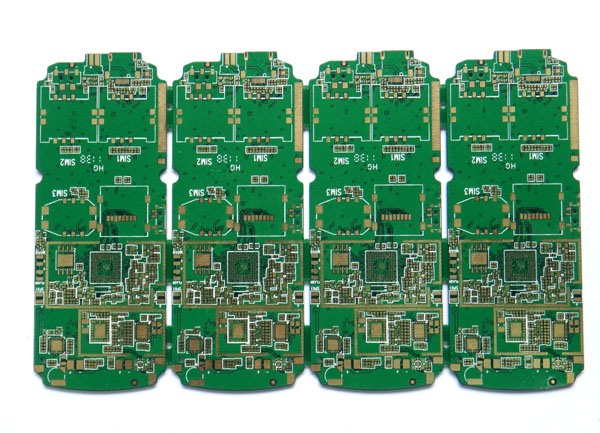

要使電子電路獲得最佳性能，元器件的布局及導線的布設是很重要的。為了設計質量好、成本低的PCB電路板，應遵循以下一般性原則。

　　（1）特殊元器件布局

　　首先，要考慮PCB尺寸的大小：PCB尺寸過大時，印刷線條長，阻抗增加，抗噪聲能力下降，成本也增加;過小，則散熱不好，且鄰近線條易受干擾。在確定PCB尺寸后，再確定特殊元器件的位置。最后，根據電路的功能單元，對電路的全部元器件進行布局。

　　在確定特殊元器件的位置時要遵守以下原則：

　　①盡可能縮短高頻元器件之間的連線，設法減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。

　　②某些元器件或?qū)Ь€之間可能有較高的電位差，應加大它們之間的距離，以免放電引出意外短路。帶高電壓的元器件應盡量布置在調試時手不易觸及的地方。

　　③重量超過15g的元器件，應當用支架加以固定，然后焊接。那些又大又重、發熱量多的元器件，不宜裝在印刷板上，而應裝在整機的機箱底板上，且應考慮散熱問題。熱敏元件應遠離發熱元件。

　　④對于電位器、可調電感線圈、可變電容器、微動開關等可調元件的布局，應考慮整機的結構要求。若是機內調節，應放在印刷板上方便調節的地方;若是機外調節，其位置要與調節旋鈕在機箱面板上的位置相適應。

　　⑤留出印刷板定位孔及固定支架所占用的位置。

　　（2）一般元器件布局

　　根據電路的功能單元，對電路的全部元器件進行布局時，要符合以下原則：

　　①按照電路的流程安排各個功能電路單元的位置，使布局便于信號流通，并使信號盡可能保持一致的方向。

　　②以每個功能電路的核心元件為中心，圍繞它來進行布局。元器件應均勻、整齊、緊湊地排列在PCB電路板上，盡量減少和縮短各元器件之間的引線和連接。

　　③在高頻下工作的電路，要考慮元器件之間的分布參數。一般電路應盡可能使元器件平行排列，這樣，不但美觀，而且裝焊容易，易于批量生產。

　　④位于電路板邊緣的元器件，離電路板邊緣一般不小于2mm。電路板的最佳形狀為矩形。長寬比為3:2或4:3。電路板面尺寸大于200mm×150mm時，應考慮電路板所受的機械強度。

　　（3）布線

　　布線的原則如下：

　　①輸入輸出端用的導線應盡量避免相鄰平行，最好加線間地線，以免發生反饋耦合。

　　②印刷板導線的最小寬度主要由導線與絕緣基板間的粘附強度和流過它們的電流值決定。當銅箔厚度為0.5mm、寬度為1～15mm時，通過2A的電流，溫升不會高于3℃。因此，導線寬度為1.5mm可滿足要求。對于集成電路，尤其是數字電路，通常選0.02～0.3mm導線寬度。當然，只要允許，還是盡可能用寬線，尤其是電源線和地線。導線的最小間距主要由最壞情況下的線間絕緣電阻和擊穿電壓決定。對于集成電路，尤其是數字電路，只要工藝允許，可使間距小于0.1～0.2mm。

　　③印刷導線拐彎處一般取圓弧形，而直角或夾角在高頻電路中會影響電氣性能。此外，盡量避免使用大面積銅箔，否則，長時間受熱時，易發生銅箔膨脹和脫落現象。必須用大面積銅箔時，最好用柵格狀，這樣有利于排除銅箔與基板間粘合劑受熱產生的揮發性氣體。

　　（4）焊盤

　　焊盤中心孔要比器件引線直徑稍大一些。焊盤太大易形成虛焊。焊盤外徑D一般不小于（d+1.2）mm，其中d為引線孔徑。對高密度的數字電路，焊盤最小直徑可取（d+1.0）mm。



---
