PCB板元件之間的接線方式

文章出處:http://m.ayzxws.com網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2015-10-30 15:38:00

  PCB板元件之間的接線安排方式:

  (1)印刷電路中不允許有交叉電路,對于可能交叉的線條,可以用“鉆”、“繞”兩種辦法解決。即,讓某引線從別的電阻、電容、三極管腳下的空隙處“鉆”過去,或從可能交叉的某條引線的一端“繞”過去,在特殊情況下如何電路很復雜,為簡化設計也允許用導線跨接,解決交叉電路問題。

  (2)電阻、二極管、管狀電容器等元件有“立式”,“臥式”兩種安裝方式。立式指的是元件體垂直于電路板安裝、焊接,其優點是節省空間。臥式指的是元件體平行并緊貼于電路板安裝,焊接,其優點是元件安裝的機械強度較好。這兩種不同的安裝元件,印刷電路板上的元件孔距是不一樣的。

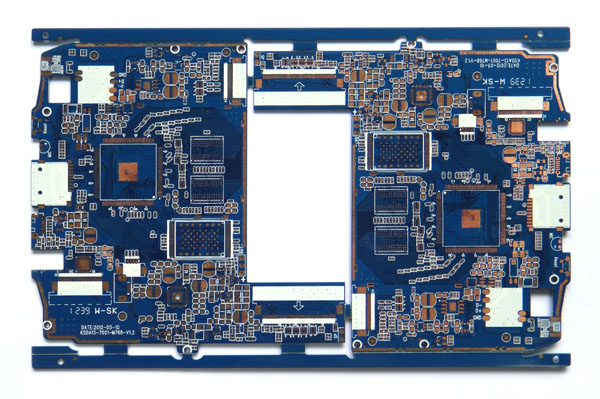

PCB

  (3)同一級電路的接地點應盡量靠近,并且本級電路的電源濾波電容也應接在該級接地點上。特別是本級晶體管基極、發射極的接地點不能離得太遠,否則因兩個接地點間的銅箔太長會引起干擾與自激,采用這樣“一點接地法”的電路,工作較穩定,不易自激。

  (4)總地線必須嚴格按高頻-中頻-低頻一級級地按弱電到強電的順序排列原則,切不可隨便翻來復去亂接,級與級間寧肯可接線長點,也要遵守這一規定。特別是變頻頭、再生頭、調頻頭的接地線安排要求更為嚴格,如有不當就會產生自激以致無法工作。調頻頭等高頻電路常采用大面積包圍式地線,以保證有良好的屏蔽效果。

  (5)強電流引線(公共地線,功放電源引線等)應盡可能寬些,以降低布線電阻及其電壓降,可減小寄生耦合而產生的自激。

  (6)阻抗高的走線盡量短,阻抗低的走線可長一些,因?yàn)樽杩垢叩淖呔€容易發笛和吸收信號,引起電路不穩定。電源線、地線、無反饋元件的基極走線、發射極引線等均屬低阻抗走線,射極跟隨器的基極走線、收錄機兩個聲道的地線必須分開,各自成一路,一直到功效末端再合起來,如兩路地線連來連去,極易產生串音,使分離度下降。
