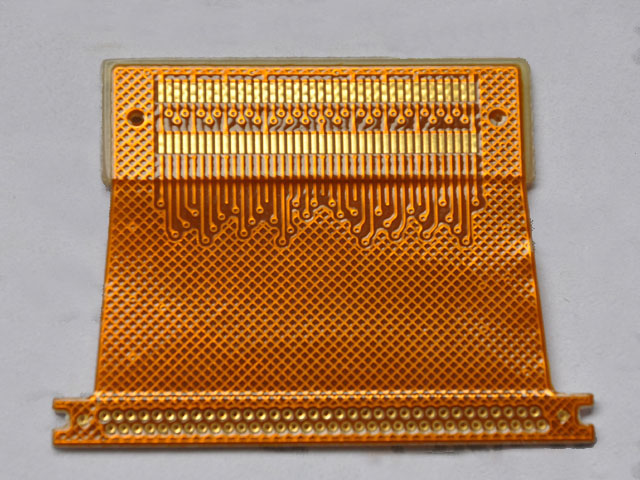

柔性電路板電鍍

（1）FPC軟板電鍍的前處理柔性印制板FPC經(jīng)過涂覆蓋層工藝后露出的銅導(dǎo)體表面可能會(huì)有膠黏劑或油墨污染，也還會(huì)有因高溫工藝產(chǎn)生的氧化、變色，要想獲得附著力良好的緊密鍍層必須把導(dǎo)體表面的污染和氧化層去除，使導(dǎo)體表面清潔。

但這些污染有的和銅導(dǎo)體結(jié)合十分牢固，用弱的清洗劑并不能完全去除，因此大多往往采用有一定強(qiáng)度的堿性研磨劑和拋刷并用進(jìn)行處理，覆蓋層膠黏劑大多都是環(huán)氧樹脂類而耐堿性能差，這樣就會(huì)導(dǎo)致粘接強(qiáng)度下降，雖然不會(huì)明顯可見，但在FPC電鍍工序，鍍液就有可能會(huì)從覆蓋層的邊緣滲入，嚴(yán)重時(shí)會(huì)使覆蓋層剝離。在最終焊接時(shí)出現(xiàn)焊錫鉆人到覆蓋層下面的現(xiàn)象。

可以說前處理清洗工藝將對(duì)柔性印制板的基本特性產(chǎn)生重大影響，必須對(duì)處理?xiàng)l件給予充分重視。

（2）FPC電鍍的厚度電鍍時(shí)，電鍍金屬的沉積速度與電場(chǎng)強(qiáng)度有直接關(guān)系，電場(chǎng)強(qiáng)度又隨線路圖形的形狀、電極的位置關(guān)系而變化，據(jù)涂布在線了解，一般導(dǎo)線的線寬越細(xì)，端子部位的端子越尖，與電極的距離越近電場(chǎng)強(qiáng)度就越大，該部位的鍍層就越厚。

在與柔性印制板有關(guān)的用途中，在同一線路內(nèi)許多導(dǎo)線寬度差別極大的情況存在這就更容易產(chǎn)生鍍層厚度不均勻，為了預(yù)防這種情況的發(fā)生，可以在線路周圍附設(shè)分流陰極圖形，吸收分布在電鍍圖形上不均勻的電流，最大限度地保證所有部位上的鍍層厚薄均勻。因此必須在電極的結(jié)構(gòu)上下功夫。在這里提出一個(gè)折中方案，對(duì)于鍍層厚度均勻性要求高的部位標(biāo)準(zhǔn)嚴(yán)格，對(duì)于其他部位的標(biāo)準(zhǔn)相對(duì)放松，例如熔融焊接的鍍鉛錫，金屬線搭（焊）接的鍍金層等的標(biāo)準(zhǔn)要高，而對(duì)于一般防腐之用的鍍鉛錫，其鍍層厚度要求相對(duì)放松。

（3）FPC電鍍的污跡、污垢剛剛電鍍好的鍍層狀態(tài)，特別是外觀并沒有什么問題，但不久之后有的表面出現(xiàn)污跡、污垢、變色等現(xiàn)象，特別是出廠檢驗(yàn)時(shí)并未發(fā)現(xiàn)有什么異樣，但待用戶進(jìn)行接收檢查時(shí)，發(fā)現(xiàn)有外觀問題。這是由于漂流不充分，鍍層表面上有殘留的鍍液，經(jīng)過一段時(shí)間慢慢地進(jìn)行化學(xué)反應(yīng)而引起的。

特別是柔性印制板，由于柔軟而不十分平整，其凹處易有各種溶液“積存？，而后會(huì)在該部位發(fā)生反應(yīng)而變色，為了防止這種情況的發(fā)生不僅要進(jìn)行充分漂流，而且還要進(jìn)行充分干燥處理。可以通過高溫的熱老化試驗(yàn)確認(rèn)是否漂流充分。

柔性電路板化學(xué)鍍

當(dāng)要實(shí)施電鍍的線路導(dǎo)體是孤立而不能作為電極時(shí)，就只能進(jìn)行化學(xué)鍍。一般化學(xué)鍍使用的鍍液都有強(qiáng)烈的化學(xué)作用，化學(xué)鍍金工藝等就是典型的例子。化學(xué)鍍金液就是pH值非常高的堿性水溶液。據(jù)涂布在線了解，使用這種電鍍工藝時(shí)，很容易發(fā)生鍍液鉆人覆蓋層之下，特別是如果覆蓋膜層壓工序質(zhì)量管理不嚴(yán)，粘接強(qiáng)度低下，更容易發(fā)生這種問題。

置換反應(yīng)的化學(xué)鍍由于鍍液的特性，更容易發(fā)生鍍液鉆入覆蓋層下的現(xiàn)象，用這種工藝電鍍很難得到理想的電鍍條件。

柔性電路板熱風(fēng)整平

熱風(fēng)整平原本是為剛性印制板PCB涂覆鉛錫而開發(fā)出來的技術(shù)，由于這種技術(shù)簡便，也被應(yīng)用于柔性印制板FPC上。熱風(fēng)整平是把在制板直接垂直浸入熔融的鉛錫槽中，多余的焊料用熱風(fēng)吹去。這種條件對(duì)柔性印制板FPC來說是十分苛刻的，如果對(duì)柔性印制板FPC不采取任何措施就無法浸入焊料中，必須把柔性印制板FPC夾到鈦鋼制成的絲網(wǎng)中間，再浸入熔融焊料中，當(dāng)然事先也要對(duì)柔性印制板FPC的表面進(jìn)行清潔處理和涂布助焊劑。

由于熱風(fēng)整平工藝條件苛刻也容易發(fā)生焊料從覆蓋層的端部鉆到覆蓋層之下的現(xiàn)象，特別是覆蓋層和銅箔表面粘接強(qiáng)度低下時(shí)，更容易頻繁發(fā)生這種現(xiàn)象。由于聚酰亞胺膜容易吸潮，采用熱風(fēng)整平工藝時(shí)，吸潮的水分會(huì)因急劇受熱蒸發(fā)而引起覆蓋層起泡甚至剝離，所以涂布在線建議在進(jìn)行FPC熱風(fēng)整平之前，必須進(jìn)行干燥處理和防潮管理。

---
